熔斷器式條形開關(以下簡稱開關)額定絕緣電壓交流50Hz、690V，額定工作電壓至660V、額定工作電流至160A，主要用于有高短路電流的電路和電動機電路中用作電源開關、隔離開關和應急開關。

開關額定短時耐受電流(有效值):3.2KA-1S。

開關符合國家標準GB14048.3和國際電工委標準IEC947-3。

結構特點

開關由底座和罩蓋(載熔裝置)兩部分組成，呈三相并列封閉式結構，正面操作，通過罩蓋上的透明板，可以直接觀察配裝的熔斷體額定數據及指示件動作狀態，開關可以配裝NH000或NH00兩種尺碼的熔斷體。開關具有體積小巧、使用安全可靠、熔斷體裝卸方便、手感操作力小等優點。

基本數據

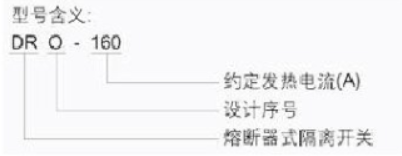

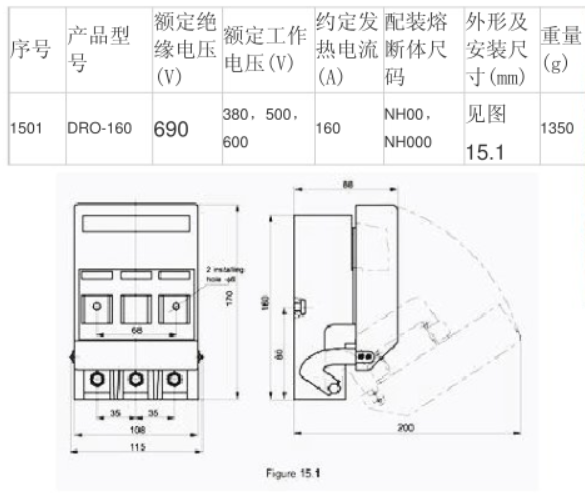

產品型號、額定絕緣電壓、額定工作電壓、約定發熱電流、外形及安裝尺寸、工作條件及通斷能力分別見圖15.1及表15.1～15.3

表15.1開關基本數據

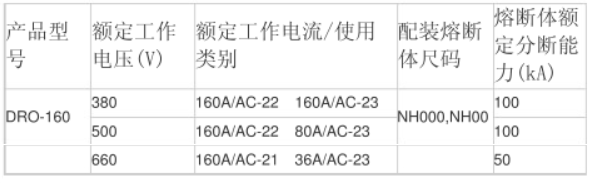

表15.2開關在不同工作電壓、不同使用類別下的工作電流

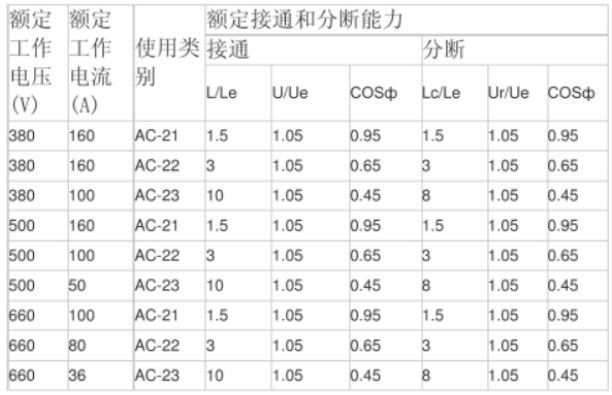

表15.3開關額定接通和分析能力

L—接通電流

U—接通前電壓

Le—額定工作電流

Ue—額定工作電壓

Lc—分?jǐn)嚯娏?/span>

Ur—恢復電壓
